产品名称:

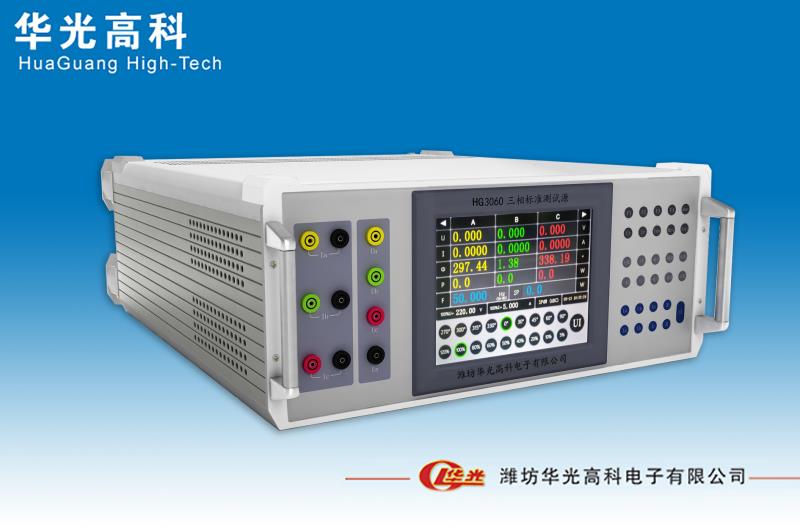

HG3060A-1三相交流标准源
品  牌:
华光高科
价  格:
0.00元
产  地:
山东潍坊
网  址:
产品制造:
热线电话:
13806491159
数  量:
1000
热线电话:
0536-8222888 8236921
销售区域:
亚洲地区
地  址:
山东省潍坊市奎文区潍州路1088号
 产品详情

一、 产品概述

尊敬的用户,非常欢迎您选购我们的HG3060A-1型三相交流标准源产品,该产品可以产生幅度可调、相位可调、频率可调、功率稳定的三相标准工频电压、电流信号。

本产品主要用于电能表、电压表、电流表、相位表、频率表、功率表、功率因数表等电力电测数字仪表的测试和检定,以及仪用电压互感器、电流互感器、钳形电流互感器等电量传感器的测试和检定,电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定;无功补偿控制器、电力数据采集器、电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端等仪器设备的测试和检定。

本电源产品应用高精度采样技术,并结合最新数字信号处理方法等技术设计而成。技术先进,性能优良,体积小,重量轻,携带方便,既可用于实验室,也可以现场使用。我们相信您会对使用这款高品质的电源产品感到满意的。

在使用该产品之前,请详细阅读本使用说明书。以下是使用该产品时的注意事项:

       1电压、电流正在输出时请不要关机,不要复位,特别是当高电压、大电流正在输出时,请先通过操作按键关闭信号输出,然后再关闭仪器供电电源。

2、电压输出不得短路,电流输出不得开路;操作者启动输出电压信号、电流信号之前,应确保外部连线正确无误,外接连线部分不能有裸露。暂时离开时请关闭信号输出。

3、使用本产品时,请务必保证仪器接地良好。

4、在测量或校验前, 务必将本仪器预热10分钟,否则指标可能会受影响。

5、未经本公司允许,请不要擅自打开仪器,内有高压,防止触电。

6、违反上述注意事项所引起的一切后果本公司概不负责。

二 、主要功能和特点

1、三相电压、电流、相位、功率、功率因数和频率均为高精度、高稳定度标准信号输出,软件闭环。

2、可输出0-31次谐波。

3、三相电压之间、各相电压和电流之间的相位均可360°调节。

4、仪器配备触摸屏、旋转编码器、面板按键,具备多种操作方式。

5、具有三路电能脉冲输入输出接口,可以同时校验三块单相或三相电能表误差。

6、具有电能表走字试验功能。

7、仪器配备有RS232接口和RS485接口,可以通过上位机进行整机操作,通讯协议开放。

8、配备有外控开关接口,可外接脚踏开关控制信号的启停。

9、三相电压通道具有优秀的电容负载驱动能力。

10、采用800×600 TFT彩色液晶显示屏,所有电参数一屏显示,并有向量图显示功能。

11、当电压短路、电流开路或接线错误时,可自动停止输出并伴有声光报警。

12、采用先进的功放技术,可靠性、稳定性大大提高。



  三、主要技术指标

1、交流电压输出

量程380V220V100V57.7V   调节范围:(0-120)%RG    调节细度:0.01%RG                准确度:  0.1%RG

稳定度:≤0.02%/3min             输出功率:每相20VA

满负载调整率:0.05%RG          失真度:≤0.2%(非容性负载)

2、交流电流输出

量程 20A5A1A0.2A         调节范围:  (0120)%RG      调节细度:  0.01%RG                准确度: 0.1%RG

 稳定度:  0.02%/3min              输出功率:每相20VA

满负载调整率:0.05%RG             失真度:≤0.2%(非容性负载)

3、 有功功率:   准确度:0.1%RG       稳定度:0.05%RG/3min

4  位:     0°~359.99° ;   调节细度: 0.01°;   准确度: 0.05°;

5       40Hz70Hz   调节细度0.001Hz   准确度: 0.005Hz

6  功率因数  -10+1     调节细度: 0.001     准确度: 0.005

      7、谐波输出:      谐波次数:2-31  谐波含量设置范围:040%

                        谐波含有率设置准确度:   设置值±0.1%

8、环境条件:    工作环境温度: 0℃~40;     相对湿度: ≤85%

                 工作电源: AC220V±15%     最大功耗400VA

9、规格与重量:    尺寸:449mm×455mm×177mm    重量: 18Kg
