产品名称:

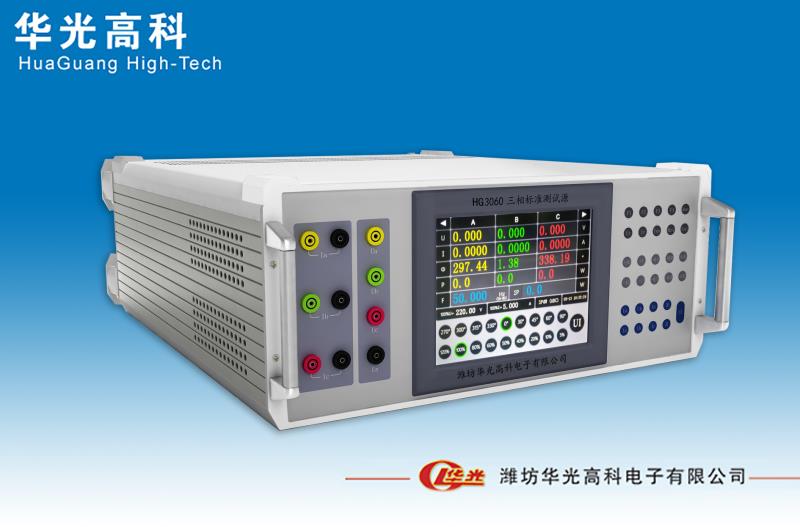

HG3060型三相标准测试源
品  牌:
华光高科
价  格:
0.00元
产  地:
山东潍坊
网  址:
产品制造:
热线电话:
13806491159
数  量:
1000
热线电话:
0536-8222888 8236921
销售区域:
亚洲地区
地  址:
山东省潍坊市奎文区潍州路1088号
 产品详情

HG3060型三相标准测试源|三相功率源|三相标准源

一、 产品概述

尊敬的用户,非常欢迎您选购我们的HG3060型三相标准测试源产品,该产品可以产生幅度可调、相位可调、频率可调、功率稳定的三相工频电压、电流信号。

主要用于电能表、电压表、电流表、相位表、频率表、功率表、功率因数表等电力电测数字仪表的测试和检定,以及仪用电压互感器、电流互感器、钳形电流互感器等电量传感器的测试和检定,电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定;无功补偿控制器、电力数据采集器、电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端等仪器设备的测试和检定。

本电源产品应用高精度采样技术,并结合最新数字信号处理方法等技术设计而成。技术先进,性能优良,体积小,重量轻,携带方便,既可用于实验室,也可以现场使用。我们相信您会对使用这款高品质的电源产品感到满意的。

在使用该产品之前,请详细阅读本使用说明书。以下是使用该产品时的注意事项:

     1电压、电流正在输出时请不要关机,不要复位,特别是当高电压、大电流正在输出时,请先通过操作按键关闭信号输出,然后再关闭仪器供电电源。

2、电压输出不得短路,电流输出不得开路;操作者启动输出电压信号、电流信号之前,应确保外部连线正确无误,外接连线部分不能有裸露。暂时离开时请关闭信号输出。

3、使用本产品时,请务必保证仪器接地良好。

4、在测量或校验前, 务必将本仪器预热10分钟,否则指标可能会受影响。

5、未经本公司允许,请不要擅自打开仪器,内有高压,防止触电。

6、违反上述注意事项所引起的一切后果本公司概不负责。

二、主要功能和特点

1、电压、电流、相位、功率、功率因数和频率均为高精度、高稳定度标准信号输出,软件闭环。

2、电压、电流、相位的调节,可同时针对三相或任意一相进行。

3、三相电压之间、各相电压和电流之间的相位均可360°调节。

4、三相四线/三相三线,正相序/逆相序四种状态可任意组合输出。

5、采用800×600大屏幕可触摸液晶显示屏,可实时显示32种电参数。

6、触摸屏上,以及前面板上均配置有操作按键,所有按键,一目了然。电压、电流、功率因数设有常用试验点,一键到位,操作起来方便快捷。

7、独有的即点即输功能,极大地简化了操作流程。

8、可配上位机通讯软件,通过上位机进行整机操作,通讯协议开放。

9、当电压短路、电流开路或接线错误时,可自动停止输出并伴有声光报警。

10、采用先进的功放技术,可靠性、稳定性大大提高。

三、主要技术指标

1、交流电压输出

硬件量程380V220V100V57.7V

调节范围:(1-120)%RG         调节细度:0.01%RG

准确度:0.1%RG              稳定度:≤0.02%/2min

输出负载:每相20VA         负载调整率:0.01%

失真度:≤0.3%(非容性负载);

2、交流电流输出

硬件量程20A5A1A0.2A

调节范围:  (1120)%RG       调节细度:  0.01%RG

准确度:   0.1%RG             稳定度:   ≤0.02%/2min

输出负载: 每相20VA         负载调整率: 0.01%

失真度:   ≤0.3%(非容性负载)

3、有功功率

准确度:   0.1%RG           稳定度: 0.02%RG/2min

4、相位

调节范围:  359.99°   调节细度: 0.02°

准确度: 0.05°

5、频率

调节范围: 20Hz80Hz   调节细度: 0.001Hz

准确度: 0.01Hz

6、功率因数

调节范围: -10+1       调节细度: 0.001

准确度: 0.001

7、环境条件

工作环境温度: 040

相对湿度: ≤85%

     工作电源: AC220V±15%,最大功耗400VA

8、外观尺寸及重量

外观尺寸:449mm×455mm×177mm

重量: 18Kg
