    多用表校准系统HG8850A是一款宽量限、多量值、高精度的交直流标准源仪器,可精准输出交流电压/电流,直流电压/电流,准确度为0.05级,兼具电阻模拟和脉冲输出的功能,是校准万用表及其他交直流电测仪表的理想仪器,可广泛应用于电力、计量、军工、制造、科研等各领域。参考标准:JJG 124-2005《电流表、电压表、功率表及电阻表检定规程》、JJF 1587-2016《数字多用表校准规范》、JJF 1284-2011《交直流电表校验仪校准规范》 等。

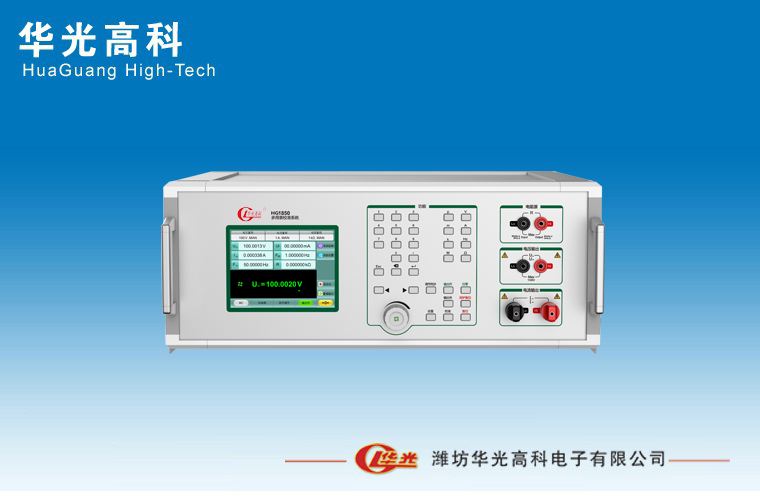

    多用表校准系统HG8850A

    1. 产品概述

        多用表校准系统HG8850A是一款宽量限、多量值、高精度的交直流标准源仪器,可精准输出交流电压/电流,直流电压/电流,准确度为0.05级,兼具电阻模拟和脉冲输出的功能,是校准万用表及其他交直流电测仪表的理想仪器,可广泛应用于电力、计量、军工、制造、科研等各领域。参考标准:JJG 124-2005《电流表、电压表、功率表及电阻表检定规程》、JJF 1587-2016《数字多用表校准规范》、JJF 1284-2011《交直流电表校验仪校准规范》 等。


    2. 主要应用

    l 检定或校准0.2级及以下的交流电压表、电流表

    l 检定或校准0.2级及以下的直流电压表、电流表

    l 检定或校准0.2级及以下的多用表、万用表

    l 检定或校准0.5级及以下的电阻

    l 校准钳形表(选件)、校准交直流变送器(选件)

    3. 功能特点

    l 交直流电量输出:电压最大1100 V,电流最大22 A或33 A,F:45 Hz~1100 Hz。

    l 直流电阻模拟:10 Ω~220 MΩ,连续可调;脉冲输出:1 Hz~2 MHz。

    l 量值输出模式:具有标准源和调节输出源二种模式,方便数字表和模拟表的检定。

    l 量值调节方式:“定点输出、步进调节、旋转编码器、电位器调节(选配)”等方式

    l 输出开关按键:通过一键操作可任意关闭或接通当前输出通道。

    l 负载能力优异:在满负荷条件下确保量值稳定准确,可覆盖电动系指针式表的检定。

    l 人机功能良好:大屏液晶显示,采用触摸+数字按键的操作模式,方便用户手动检表。

    l 钳形线圈(选件):可配接50 T的线圈,最大产生1100 At的等效电流,校准钳形表。

    l 变送器检测(选件):具有交直流变送器的二次直流信号测量的功能。

    l 专用软件(选件):支持被检表的半自动或全自动校准,数据管理和证书导出。

    4. 技术规格

    4.1 直流电压输出DCV

    输出特性:

    l 电压输出范围:20 mV~1100 V

    l 调节细度:0.002%*RG,6位十进制显示

    l 保护功能:短路保护、过载保护

    l 备注:① RD为读数值,② RG为量程值,下同

    4.2 直流电流输出DCI

    输出特性:

    l 电流输出范围:2 μA~22 A或33 A

    l 调节细度:0.002%*RG,6位十进制显示

    l 保护功能:开路保护、过载保护

    l 备注:③ 30 A量程为选件

    4.3 交流电压输出ACV

    输出特性:

    l 电压输出范围:20 mV~1100 V

    l 调节细度:0.002%*RG,6位十进制显示

    l 频率范围:45.0000 Hz~1100.00 Hz,最佳准确度:± 0.01 Hz

    l 保护功能:短路保护、过载保护

    4.4 交流电流输出ACI

    输出特性:

    l 电流输出范围:0.2 mA~22 A或33 A

    l 调节细度:0.002%*RG,6位十进制显示

    l 频率范围:45.0000 Hz~1100.00 Hz,最佳准确度:± 0.01 Hz

    l 保护功能:开路保护、过载保护

    l 备注:④ 30 A量程为选件

    4.5 电阻模拟R

    输出特性:

    l 输出范围:10 Ω~220MΩ

    l 调节细度:0.002%*RG,6位十进制显示

    4.6 脉冲输出

    l 频率范围:1 Hz~2 MHz

    l 调节细度:0.001%*RG,6位十进制显示

    l 最佳年准确度:± ( 0.002%*RD + 20 μHz )

    l TTL电平;抖晃:< 20 ns

    4.7直流小信号测量 (选件)

    l 量程:1 V、10 V、2 mA、20 mA

    l 测量范围:± ( 0~12 V );± ( 0~24 mA )

    l 最佳年准确度:± ( 0.006%*RD + 0.004%*RG )

    l 备注:该功能用于测量变送器的二次直流信号

    5. 一般技术规格

    l 供电电源:AC ( 220 ± 22 ) V,( 50 ± 2 ) Hz

    l 工作环境:0 ℃~40 ℃,20%~85% R·H,不结露

    l 储存环境:-20 ℃~70 ℃,< 85% R·H,不结露

    l 装置尺寸:480 mm × 410 mm × 215 mm (长×宽×高)

    l 装置质量:约18 kg

    l 通讯接口:RS232接口
